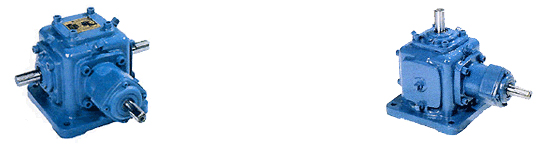

T系列螺旋錐齒輪轉向箱

齒輪轉向箱概述：

齒輪轉向箱又名換向器、轉向器，是一種動力傳達機構，是減速機中的一個系列，在工業領域有很廣泛的應用。轉向箱目前已經實現了標準化和規格多樣化。轉向箱可以正反運轉，低速或高速傳動平穩。轉向箱當速比不是1:1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。

結構機殼：高剛性FC-25鑄鐵鑄造；

齒輪轉向箱的齒輪：齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火，及研磨而成；

主軸：軸類采用合金剛調質、高懸重負荷能力；

軸承：配備重負荷能力的滾錐軸承；

油封：雙封唇片的油封、兼具防塵及防漏油的能力；

潤滑：適當?shù)臐櫥褪褂茫梢园l(fā)揮轉向箱的效率，并提高其運轉的壽命。

齒輪轉向箱的換油周期

a、初期使用二周或100-200小時，為初摩耗期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換新潤滑油。

b、長期使用時，每半年至一年或1000-2000小時更換一次潤滑油。

齒輪轉向箱的安裝：

a、轉向箱只能安裝在平的、減震的、抗扭的支撐結構上。

b、在任何情況下，不允許用錘子將皮帶輪、聯軸器、小齒輪或鏈輪等敲入輸出軸上，這樣會損壞軸承和軸。

齒輪轉向箱使用和維護：

a、轉向箱安裝后，檢查是否靈活。正式使用請必須進行空載試驗，在運轉正常的情況下，再逐步加載運轉。

b、轉向箱嚴禁超過額定載荷使用。

c、轉向箱在使用前和工作中應檢查油位是否正常。

齒輪轉向箱的結構、特性與反應：

機殼：高剛性FC-25鑄鐵鑄造；

齒輪：齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火，及研磨而成；

主軸：軸類采用合金剛調質、高懸重負荷能力；

軸承：配備重負荷能力的滾錐軸承；

油封：雙封唇片的油封、兼具防塵及防漏油的能力；

潤滑：適當?shù)臐櫥褪褂茫梢园l(fā)揮轉向機的效率，并提高其運轉的壽命。

a. 初期使用二周或100-200小時，為初摩耗期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換新潤滑油。

b.長期使用時，每半年-一年或1000-2000小時更換一次潤滑油。

潤滑油種類：本產品潤滑油采用中國石油全效齒輪油90-120度，低轉速、輕負荷條件，建議采用全效齒輪油90度，重負荷、高溫的條件，建議采用全效齒輪油120度。

齒輪轉向箱技術參數：

可配單獨軸、雙橫軸、單縱軸、雙縱軸

速 比：1:1 、1.5:1、2:1、2.5:1、3:1
